Aircraft Manual

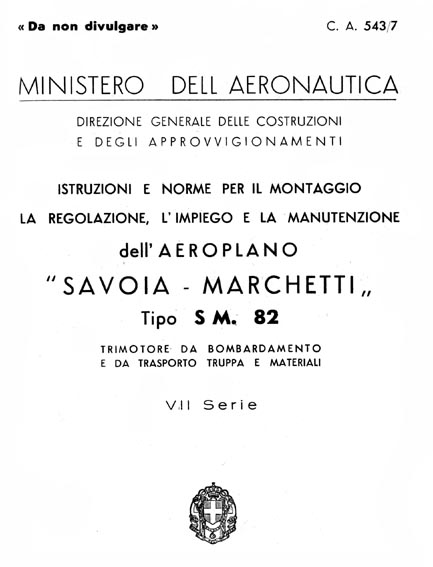

C. A. 543/7

ISTRUZIONI E NORME PER IL MONTAGGIO LA REGOLAZIONE, L'IMPIEGO E LA MANUTENZIONE

dell'AEROPLANO "SAVOIA - MARCHETTI" Tipo SM. 82

tadašnji grb

Il Savoia - Marchetti SM.82 Canguro era un grande trimotore derivato dal modello civile SM.75 Marsupiale e dal successivo modello militare SM. 75 bis. Entrato in servizio nel 1941 venne construito in circa 400 esemplari. Il SM.82 raramente fu usato come bombardiere per la scarsa potenza dei suoi motori, ma ebbe un grande uso come smontato senza difficolta. Venne usato anche dalla Luftwaffe come cargo. Alcuni esemplari sopravissuti alla guerra rimasero in servizio fino al 1960 con l'Aeronautica Militare Italiana.

Tipo: Bombardieri/trasporto

Motori: 3 x Alfa-Romeo 128 R.C.18 (9 cilindri radiali) potenza 860 CV (a 1800 m)

Velocita Max (Max. Speed): 370 km/h;

Velocita di crociera (Crusing Speed): 300 km/h;

Quota ditageneza (Ceiling): 6000 m

Autoniomia (Range): 3970 km

Pesi:

Peso a vuoto (Empty Weight): 10900 kg;

Peso totale velivolo (Max. Weight): 18700 kg

Dimensioni:

Lunghezza (Lenght): 22,9 m;

Altezza (Height): 6,3 m;

Apertura totale (Wing Span): 29,68 m;

Superficie totale (Wing Area): 118,6 mq

Armamento:

Armamento difensivo:

1 x "Scotti Isotta Fraschini" cal. 12,7 dorsale, 3 x "Breda Safat" cal. 7,7 ventrale & laterali

Armamento offensivo:

4 x bombe da kg 800 / 8 x bombe da kg 500 o 250

3D tehnical

I N D I C E

PARTE PRIMA - Descrizione del velivolo

1° - Generalita

2° - Fusoaliera

Struttura

Rivestimento

Sistemazione interna

Casi di impiego

Norme di manutenzione

3° - Ala

Alettoni

Alule

Comando del sistema di ipersostentazione

Nonne di manutenzione

4° - Impennaggi

Norme di manutenzione

5° - Carrrello

Manutenzione

Freni

Manutenzione

6° - Ruota di coda

Manutenzione

7° - Strumento di bordo e cabina di pilotaggio

Impianto F.I.M.A.C.

8° - Installazione gruppo motopropulsore

9° - Servizi dei motori

Alimentazione della benzina

Circolazione olio

Avviamento motori

Estintori

Comandi del gruppo motopropulsore

Presa aria ai carburatori

10° - Elica "53"

Generalita

Descrizione

Funzionamento

Nonne di montaggio

Norme di messa a punto

Uso

Manutenzione

Smontaggio dell'elica dal motore

10° - Comandi

12° - Impililo elettrico


13° - Installazione radio


14° - Installazioni di sicurezza


15° - Protezione antisabbia

16° - Installazione d'armamento

Armamento di lancio

Armamento di caduta

Gondola di puntamento

Comando sgancio bombe

Operacioni per il caricamento

17° - Caricamento

18° - Aerorifornitori e lancio fanteria aerea

Aerorifornitori

Lancio fanteria aerea

19° - Installazione artifizi


PARTE SECONDA - Dati tecnici e caratteristici - Pesi

Dati tecnici e caratteristici del velivolo

Dati tecnici relativi alle installazioni del gruppo motopropulsore

Strumenti per i vari impianti

Ripartizione dei pesi

Elenco dei pesi parziali di tutte le strutture ed installazioni

Dimensioni d'ingombro delle principali parti costituenti il velivolo

Distinta dei rifornimenti


PARTE TERZA - Norme relative all'impiego del velivolo

Generalita

Ipersostentatori

Regolatore d'assetto longitudinale

Regolatore d'assetto direzionale

Comando giri eliche

Comando ruota di coda

Dispositivo sollevamento carrello

Impianto freni

Nota sull'uso dei dispositivi idraulici

Successione delle manovre


PARTE QUARTA - Norme di montaggio e di regolazione

Generalita

Montaggio

Avvertenze generali

Materiale necessario per il montaggio

Montaggio della fusoliera sull'ala

Applicazione del carrello

Applicazione degli impennaggi

Applicazione dei motori

Montaggio dei comandi

Regolazione del velivolo

Verifiche e finiture


PARTE QUINTA - Norme di manutenzione - Picole riparazioni

Norme generali di manutenzione

Manovre del velivolo a terra

Manutenzione dei dispositivi idraulici

Smontaggio e montaggio degli ammortizzatori del carrello dalla forcella

Manutenzione del carrello

Manutenzione dell'impianto freni

Manutenzione dei comandi del velivolo

Manutenzione dei gruppi motori

Avvertenza sull'impianto benzina

Operazioni di revisione e manutenzione

Piccole riparazioni


SM.82 Manual is available on CD. Manual price is 25 EUR.

For details about CD (ISBN 953-99838-1-9) and order visit or contact the publisher on JeT_Manga@yahoo.com or gsm: +385 (0)98 286896



Selected pages:

0

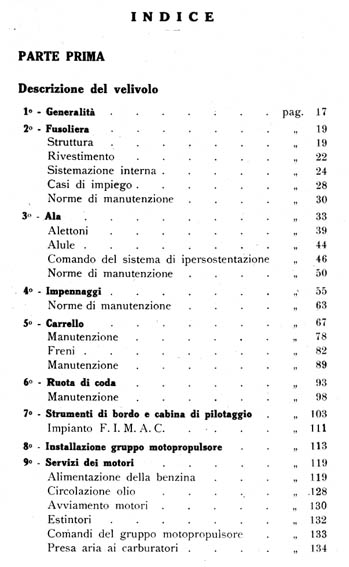

indice

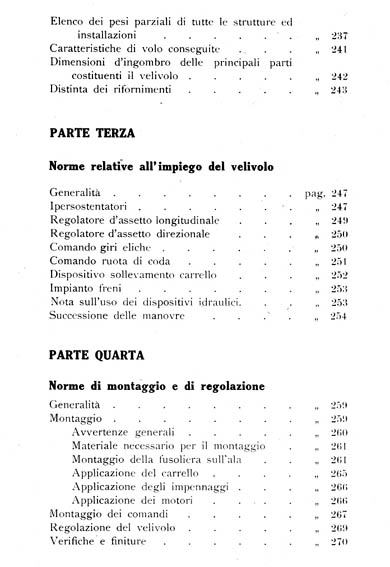

indice3

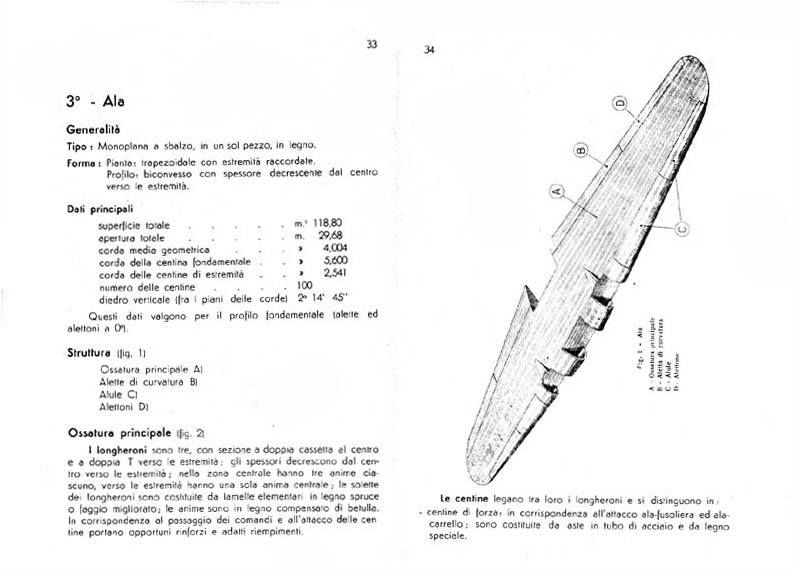

pagina 33
1
indice2

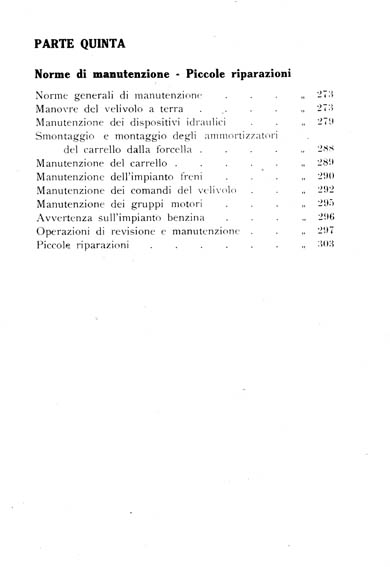

indice4
masterpiece
